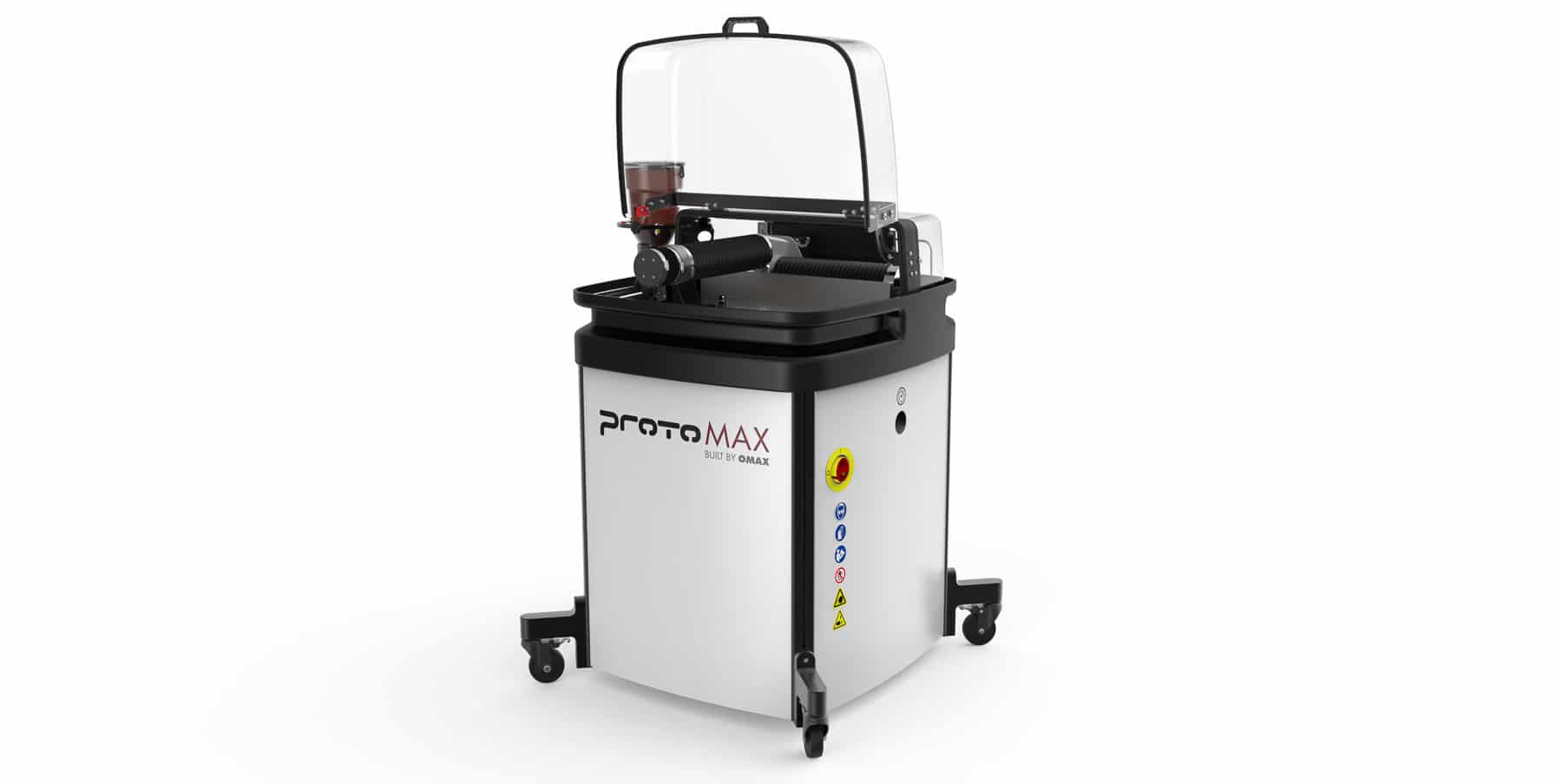

Kompaktanlage ProtoMAX

Beschreibung / Überblick

Die Kompaktheit in Kombination mit der umfassenden Vielseitigkeit macht die ProtoMAX® Wasserstrahlschneidanlage zu einem perfekten System für z. B. Fertigung von Kleinserien und Prototypen sowie Lehranwendungen. Darüber hinaus kann die ProtoMAX® auch als Ergänzung zu größeren Wasserstrahlschneidanlagen genutzt werden.

Durch ihre geringe Stellfläche ist die ProtoMAX® Wasserstrahlschneidanlage perfekt für kleinere Räume geeignet. Die Montage des Systems auf Rollen ermöglicht zudem einen einfachen und unkomplizierten Standortwechsel.

Leistungsmerkmale (Auszug):

5 PS Pumpe mit 2000 bar
bis zu 25 mm Schnittstärke für eine Vielzahl von Materialien
effiziente und zuverlässige Direktantriebspumpentechnologie
inkl. Laptop mit vorinstallierter Steuerungssoftware
leiser und sauberer Unterwasserschnitt (ca. 76 dB)
automatische Abschaltung der Pumpe im Schneidbetrieb,
sobald die Schutzhaube geöffnet wird
Spannklammern zum Sichern des Materials im Schneidbetrieb
minimaler Service erforderlich
uvm.

Technische Daten

Tischgröße	368 x 393 mm
X-Y Verfahrweg	304 x 304 mm
lineare Positionsgenauigkeit	± 0,127 mm
Wiederholgenauigkeit	± 0,0762 mm
max. Vorschub	2,5 m / min
max. Materialstärke	25 mm

Pumpenleistung	3,7 kW (5 PS)
Arbeitsdruck	2000 bar
Düse / Durchflussrate	0,2 mm / 0,95 l/min
