Premiummodellreihe OMAX - Modell 120X

Beschreibung / Überblick

Auslegersysteme der OMAX JetMachiningCenter Line begeistern in der Regel durch Ihre kompakte Bauweise. Diese Systeme wurden speziell für Maschinen-, Anlagen- und Werkzeugbau entwickelt und werden aufgrund der geringeren Abmessungen in der Regel als Einkopfsystem, oft mit Präzisionsschneidkopf betrieben. Die OMAX JetMachining Center schneiden komplexe Flachteile aus nahezu jedem Material – leitende und nicht leitende Metalle, Kunst- und andere Werkstoffe – mit hohen Genauigkeiten, direkt nach CAD-Vorgabe.

OMAX Wasserstrahlschneidmaschinen sind ideal für Pilot-, Einzel- und Kleinserienfertigung. Rüstzeiten reduzieren sich erheblich gegenüber herkömmlichen Fertigungsverfahren (u.a. keine Werkzeugwechsel, keine Startlochbohrungen). Die kostensenkenden OMAX Wasserstrahlschneidanlagen revolutionieren den Werkzeugbau sowie die Einzel- und Serienfertigung, die zahlreichen Anwendungen in den Bereichen Maschinen- und Anlagenbau nicht eingerechnet.

  • bis zu 20fach schneller
  • bis zu 50 % kosteneffizinter
  • bis auf ± 0,02 mm genau
  • präzise
  • sauber
  • geräuscharm
  • bedienerfreundlich



Technische Daten

Tischgröße von 4 570 x 3 475 mm
bis 12 700 x 3 475 mm
X-Y Verfahrweg von 4 060 x 3 045 mm
bis 12 190 x 3 045 mm
Positionier- & Wiederholgenauigkeit ± 0,025 mm
Konusausgleich mit Tilt-A-Jet bis zu ± 20 µm

Modell Tischgröße X-Y Verfahrweg Bild

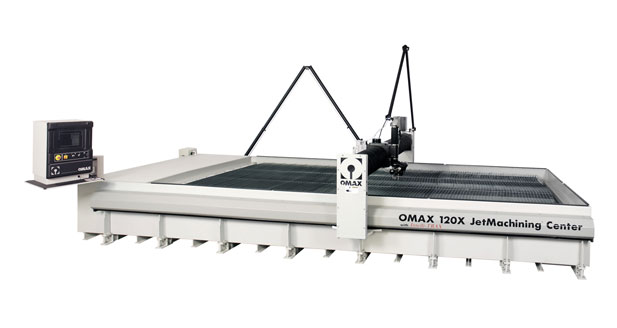

120X43 4 570 x 3 475 mm 4 060 x 3 045 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 120X43
120X63 6 600 x 3 475 mm 6 090 x 3 045 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 120X63
120X83 8 635 x 3 475 mm 8 125 x 3 045 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 120X83
120X103 10 665 x 3 475 mm 10 160 x 3 045 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 120X103
120X123 12 700 x 3 475 mm 12 190 x 3 045 mm Wasserstrahlschneidanlage Premium Line 120X123 s



Optionales Zubehör

  • Präzisionsschneidkopf Tilt-A-Jet
  • Winkelschneidkopf A-Jet
  • Rotationsachse
  • Höhensensor / A-Jet
  • Höhen- und Kollisionsschutzsensor
  • optischer Positioniersensor
  • Abrasivfördersystem
  • Entschlammungsanlage
  • Bohreinheit
  • Wasseraufbereitung
  • Wasserkreislaufsystem
  • Spannsystem
  • Laser Feature Finder
  • Manual Tilt Z-Axis
