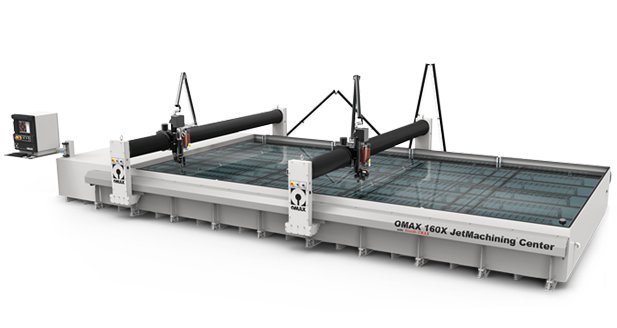

Premiummodellreihe OMAX - Modell 160X

Beschreibung / Überblick

Auslegersysteme der OMAX JetMachiningCenter Line begeistern in der Regel durch Ihre kompakte Bauweise. Diese Systeme wurden speziell für Maschinen-, Anlagen- und Werkzeugbau entwickelt und werden aufgrund der geringeren Abmessungen in der Regel als Einkopfsystem, oft mit Präzisionsschneidkopf betrieben. Die OMAX JetMachining Center schneiden komplexe Flachteile aus nahezu jedem Material – leitende und nicht leitende Metalle, Kunst- und andere Werkstoffe – mit hohen Genauigkeiten, direkt nach CAD-Vorgabe.

OMAX Wasserstrahlschneidmaschinen sind ideal für Pilot-, Einzel- und Kleinserienfertigung. Rüstzeiten reduzieren sich erheblich gegenüber herkömmlichen Fertigungsverfahren (u.a. keine Werkzeugwechsel, keine Startlochbohrungen). Die kostensenkenden OMAX Wasserstrahlschneidanlagen revolutionieren den Werkzeugbau sowie die Einzel- und Serienfertigung, die zahlreichen Anwendungen in den Bereichen Maschinen- und Anlagenbau nicht eingerechnet.

  • bis zu 20fach schneller
  • bis zu 50 % kosteneffizienter
  • bis auf ± 0,02 mm genau
  • präzise
  • sauber
  • geräuscharm
  • bedienerfreundlich

Technische Daten

Tischgröße von 6 575 x 4 495 mm
bis 14 780 x 4 495 mm
X-Y Verfahrweg von 6 095 x 4 060 mm
bis 14 220 x 4 060 mm
Positionier- & Wiederholgenauigkeit ± 0,025 mm
Konusausgleich mit Tilt-A-Jet bis zu ± 20 µm

Modell Tischgröße X-Y Verfahrweg Bild
160X64 6 575 x 4 495 mm 6 095 x 4 060 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 160X64
160X84 8 610 x 4 495 mm 8 125 x 4 060 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 160X84
160X104 10 615 x 4 495 mm 10 160 x 4 060 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 160X104
160X124 12 700 x 4 495 mm 12 190 x 4 060 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 160X124
160X144 14 780 x 4 495 mm 14 220 x 4 060 mm OMAX INNOMAX Schneidanlage OMAX Premium Line Modell 160X144



Optionales Zubehör

  • Präzisionsschneidkopf Tilt-A-Jet
  • Winkelschneidkopf A-Jet
  • Rotationsachse
  • Höhensensor / A-Jet
  • Höhen- und Kollisionsschutzsensor
  • optischer Positioniersensor
  • Abrasivfördersystem
  • Entschlammungsanlage
  • Bohreinheit
  • Wasseraufbereitung
  • Wasserkreislaufsystem
  • Spannsystem
  • Laser Feature Finder
  • Manual Tilt Z-Axis
