MicroCut - Kompakt-Wasserstrahlschneidsystem

MicroCut

Präzisions-Wasserstrahl­schneidsysteme


MicroCut MJ

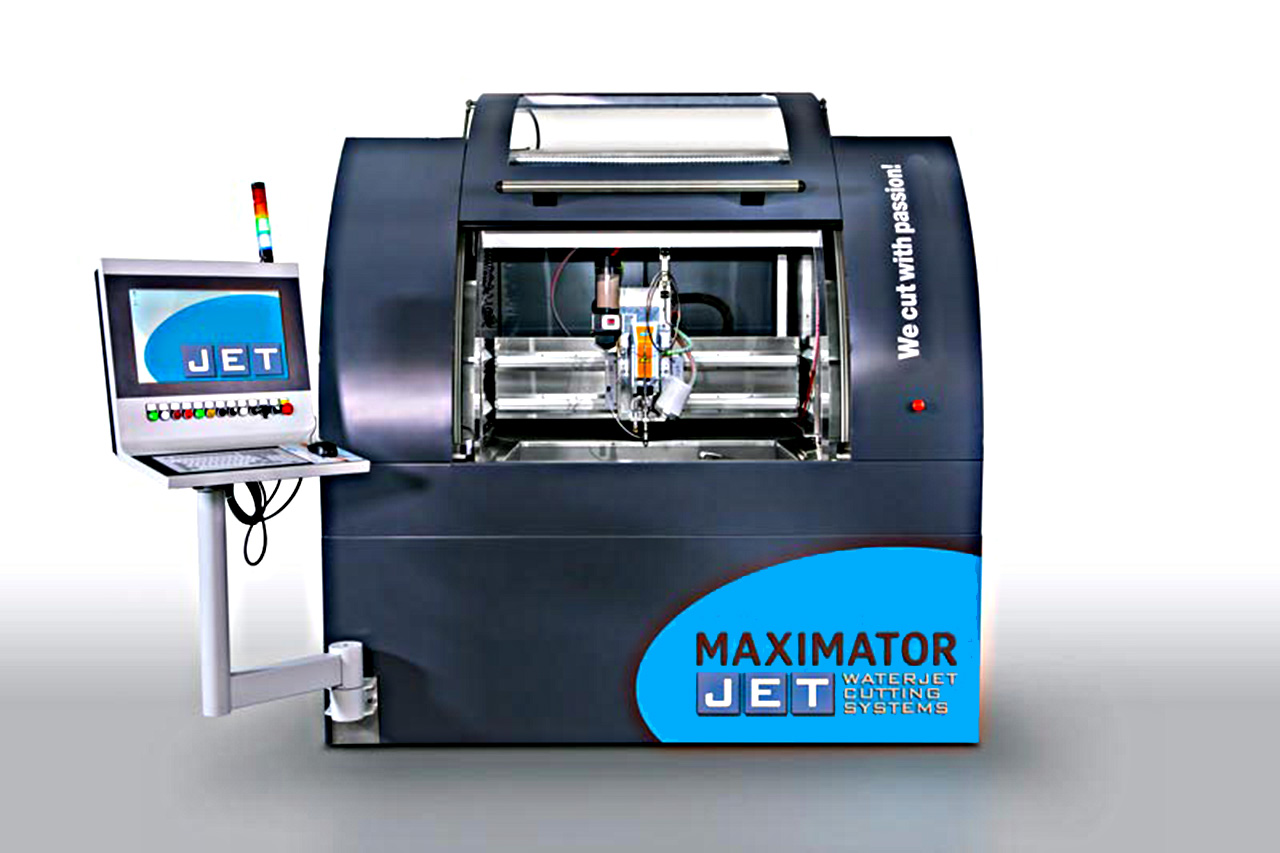

Maximator JET MicroCut MJ TAC 03

Diese Microwasserstrahl-Schneidanlage der neuesten Generation vereint die hohe Wiederholgenauigkeit und Präzision von Direktantrieben mit geringstmöglichen Außenabmessungen. Anders als herkömmliche Schneidanlagen lassen sich mit der MicroCut auch äußerst filigrane und hochfunktionelle Bauteile materialübergreifend, komfortabel und mit Rekord-Schnittgenauigkeit fertigen. Die integrierte SmartCut-Software bürgt dabei für signifikante Material-, Personal- und Zeitersparnis. Damit ist die MicroCut die ultimative Allround-Lösung für die fortschreitende Miniaturisierung z.B. im Bereich Medizintechnik, Microelektronik und Dichtungstechnik. Davon können Sie sich jederzeit in unserem Testzentrum Überzeugen!

Vorteile auf einen Blick

  • Hohe Genauigkeit durch direktes Messsystem
  • Schwingungsarmes Granitgestell
  • Hochdynamische Linearmotorantriebe
  • Variabler Hochpräzisions-Spannrahmen
  • Komplett gekapselte Anlage
  • Kompakte Abmessungen
  • Ergonomisches Bedienpult
  • Integrierte Steuerung
  • Erstklassige Schneidkopf-Technologie
  • Bedarfsgerechte Tuning-Optionen



Technische Daten

Arbeitsbereich mit TAC 1000 x 500 x 100 mm
Arbeitsbereich 2D 1000 x 750 x 100 mm
Abmessungen: 2200 x 2200 x 2180 mm
Wiederholgenauigkeit: ± 0,0025 mm
Positioniergenauigkeit: ± 0,0025 mm
Bahngenauigkeit am Strahl: ± 0,01 mm
Verfahrgeschwindigkeit: 10 m/min
Max. Arbeitsbereich: 1000 x 1000 x 100 mm



Je nach Anwendung empfehlen wir Ihnen eine entsprechende Hochdruckpumpe mit spezieller Pumpenleistung.
Passende Hochdruckpumpen finden Sie hier.

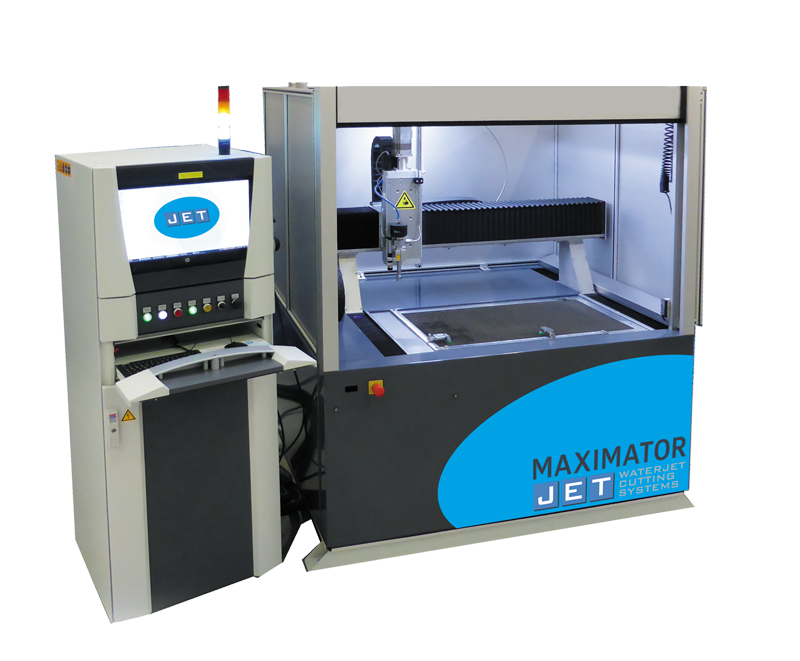

MicroCut V1MicoCut 1 0705 Gy 03

Das Präzisions-Wasserstrahlschneidsystem MicroCut V1 eignet sich für das Feinwasserstrahl- oder Mikrowasserstrahlschneiden und damit für die Fertigung kleinster Bauteile bei begrenzter Stellfläche und Bedarf an maximaler Präzision sowie minimaler Lärmbelastung und Verschmutzung.

Die Präzisions-Schneidsysteme vereinen die hohe Wiederholgenauigkeit von Kugelrollspindeln mit geringstmöglichen Außenabmessungen. Die Anlagen sind wahlweise mit einer Schutzhaube oder mit Lichtvorhängen erhältlich und beliebig aufrüstbar.

Vorteile auf einen Blick

  • Kompakte Abmessungen
  • Hohe Genauigkeit durch direktes Messsystem
  • Absicherung mit Schutzhaube oder Lichtvorhang
  • Ergonomischer Steuerschrank
  • Individuelle Ergänzungen möglich



Technische Daten

Arbeitsbereich: 700 x 500 x 150 mm
Abmessungen: 1610 x 1260 x 2850 mm
Verfahrgeschwindigkeit 10 m/min
Wiederholgenauigkeit: +/- 0,005 mm
Positioniergenauigkeit: +/- 0,005 mm
Bahngenauigkeit am Strahl: +/- 0,025 mm



Ausführung für Reinwasserbetrieb und Abrasivbetrieb möglich:

  • Bohrspindel
  • Spezielle Werkstückträger
  • Abrasiv-Dosiereinrichtung NC-gesteuert
  • Vorratsbehälter für 100 kg Abrasivmittel
  • Abrasivmittel-Druckförderung
  • Abrasiv-Schneidset
